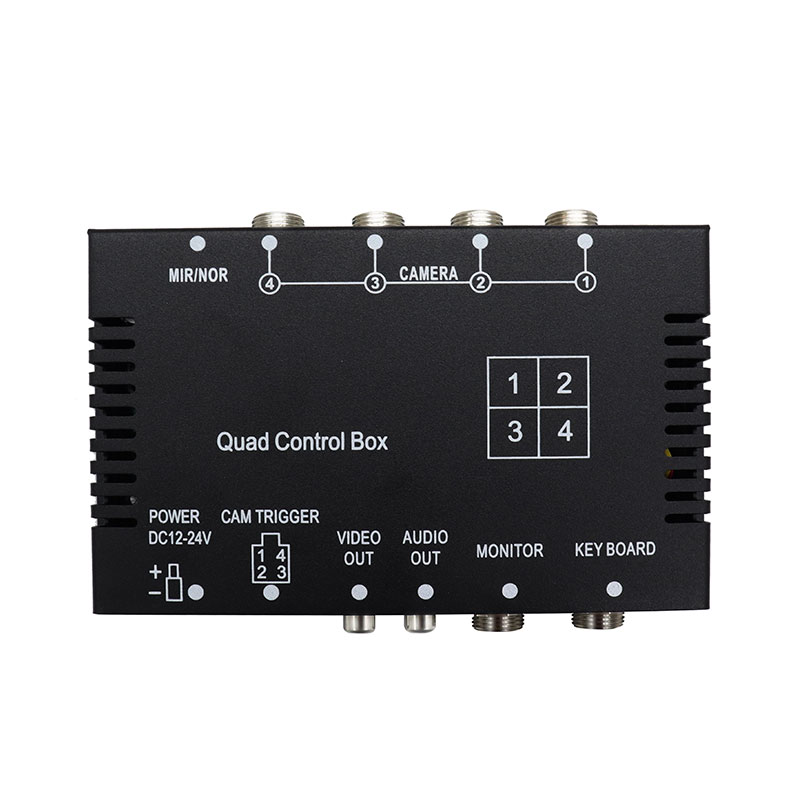

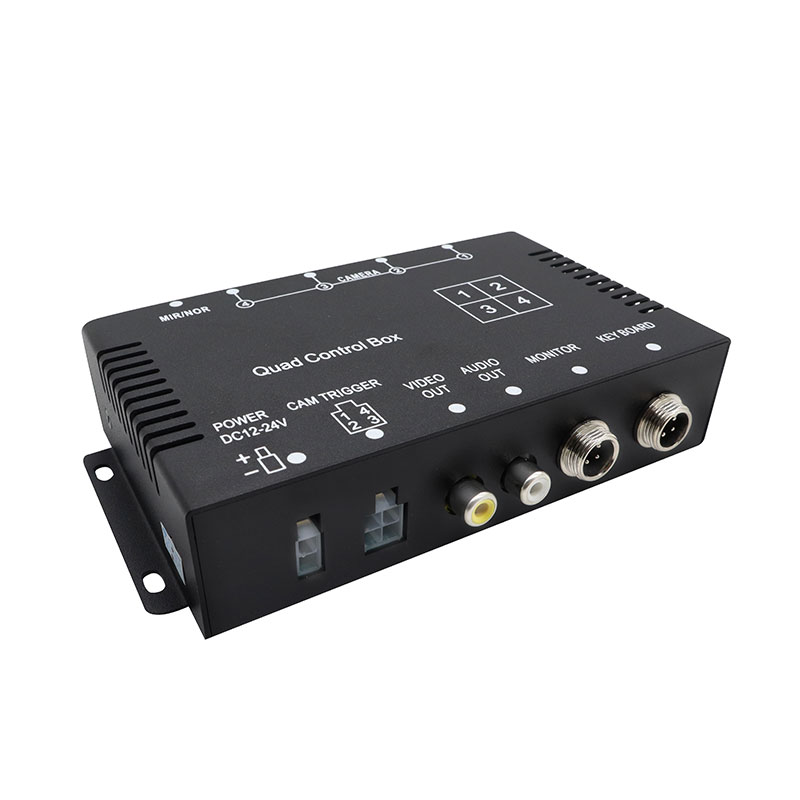

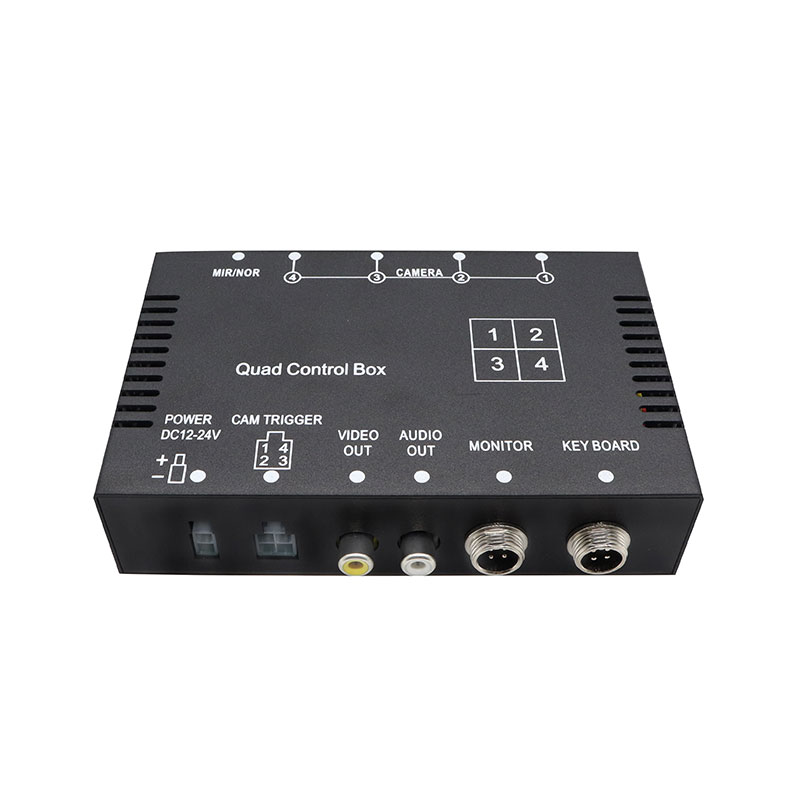

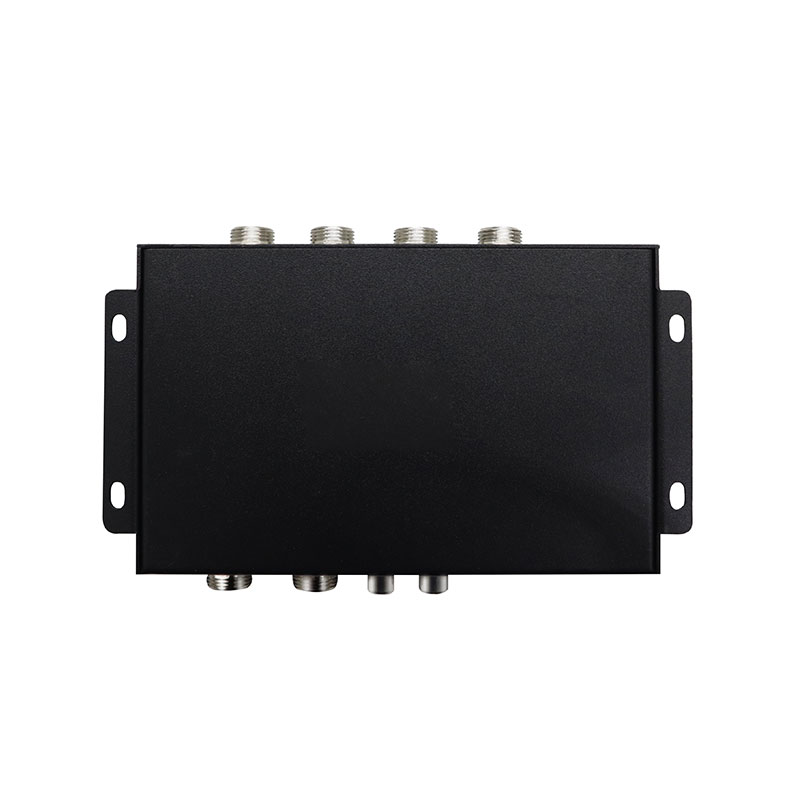

ملٹی کیمرہ ڈسپلے اور کیمرہ سوئچنگ کے لیے 4CH گاڑی کا ویڈیو کنٹرول باکس

ایک سے زیادہ کیمروں کو الگ الگ کنٹرول ڈیوائسز سے براہ راست منسلک کرنے کے بجائے، کنٹرولر ایک کمپیکٹ یونٹ میں 4 کیمرہ ان پٹ فراہم کرتا ہے، جس سے مختلف کیمروں کے نظارے کو منتخب کیا جا سکتا ہے اور گاڑی کے مانیٹر کے ذریعے ڈسپلے کیا جا سکتا ہے۔ یہ نظام چار CVBS گاڑیوں کے کیمروں کو سپورٹ کرتا ہے اور منتخب آپریٹنگ موڈ کے مطابق ویڈیو ڈسپلے کو خود بخود تقسیم یا سوئچ کر سکتا ہے۔ ہر کیمرہ کو الگ سے ٹرگر کیا جا سکتا ہے، جب کہ ٹرگر سگنل چالو ہونے پر سسٹم خود بخود متعلقہ کیمرے کو فل سکرین پر دکھا سکتا ہے۔  ہر چینل آزاد آئینے / عام تصویر کی ترتیبات کو سپورٹ کرتا ہے، جو سسٹم کو مختلف کیمرہ انسٹالیشن پوزیشنز کے لیے موزوں بناتا ہے۔ ٹرگر سگنل کے منسوخ ہونے کے بعد، سسٹم تصویر کی واپسی میں تقریباً 2 سیکنڈ تک تاخیر کر سکتا ہے اس سے پہلے کہ وہ پچھلی ڈسپلے حالت میں واپس آجائے۔ یہ پروڈکٹ کو گاڑی کے کیمرہ سوئچنگ، ریئر ویو کیمرہ سسٹم، ملٹی کیمرہ مانیٹرنگ اور کمرشل گاڑیوں کے ویڈیو سسٹمز کے لیے موزوں بناتا ہے۔

مصنوعات کی خصوصیات

1. 4CH ملٹی کیمرہ ان پٹ

کنٹرولر چار CVBS کیمرہ ان پٹ کو سپورٹ کرتا ہے، جس سے گاڑیوں کے متعدد کیمروں کو ایک ویڈیو مانیٹرنگ سسٹم میں ضم کیا جا سکتا ہے۔

اس کے ساتھ منسلک کیا جا سکتا ہے:

• سامنے والا کیمرہ
• پیچھے دیکھنے والا کیمرہ
• بائیں طرف کیمرہ
• دائیں طرف کیمرہ

یہ اسے 4 کیمرہ گاڑیوں کی نگرانی کے نظام کے لیے موزوں بناتا ہے۔

2. خودکار کیمرہ سوئچنگ

جب ایک ٹرگر سگنل چالو ہوتا ہے، تو متعلقہ کیمرہ خود بخود فل سکرین ڈسپلے پر جا سکتا ہے۔

یہ فنکشن ایپلی کیشنز کے لیے مفید ہے جیسے:

• ریورس کیمرہ ایکٹیویشن
• ٹرن سگنل مانیٹرنگ
• سائیڈ کیمرہ ایکٹیویشن
• دروازے یا خصوصی گاڑی کی نگرانی

3. انفرادی ٹرگر کنٹرول

ہر کیمرے کو الگ سے متحرک کیا جا سکتا ہے۔ صارف ٹرگر وائر یا مینوئل آپریشن کے ذریعے چار کیمرہ چینلز میں سے کسی کو بھی منتخب کر سکتا ہے، مختلف گاڑیوں کی ترتیب کے لیے لچکدار کنٹرول فراہم کرتا ہے۔

4. قابل ترتیب کیمرے کی ترجیح

سسٹم ڈسپلے کی ترجیحی ترتیبات کو سپورٹ کرتا ہے: CAM1/CAM2/CAM3/CAM4۔ یہ انسٹالر کو اس بات کی وضاحت کرنے کی اجازت دیتا ہے کہ جب متعدد ٹرگر سگنل موصول ہوتے ہیں تو کس کیمرے کو ترجیح دینی چاہیے۔

5. متعدد ویڈیو کنیکٹر کے اختیارات

ویڈیو آؤٹ پٹ اس کے ذریعے دستیاب ہے: آر سی اے / 4 پی ایوی ایشن کنیکٹر۔ یہ مختلف گاڑیوں کے مانیٹر اور کیمرہ وائرنگ سسٹم کے ساتھ انضمام کے لیے لچک فراہم کرتا ہے۔

پروڈکٹ کے پیرامیٹرز

مصنوعات کی قسم: D1 4CH گاڑی کا ویڈیو کنٹرول باکس

کیمرہ ان پٹ: 4CH سی وی بی ایس

کیمرے کا انتخاب: انفرادی ٹرگر / دستی انتخاب

ڈسپلے: فل سکرین خودکار سوئچنگ

ڈسپلے کی ترجیح: CAM1/CAM2/CAM3/CAM4

تصویر کی ترتیب: عام / آئینہ

ٹرگر فنکشن: انفرادی کیمرہ ٹرگر

واپسی میں تاخیر کو متحرک کریں: تقریبا 2 سیکنڈ

ویڈیو فارمیٹ: پی اے ایل / این ٹی ایس سی

آڈیو: آڈیو آؤٹ پٹ سپورٹ

پاور آؤٹ پٹ: کیمروں اور LCD کے لیے 12V

ورکنگ وولٹیج: 9V–32V

تحفظ: ہائی وولٹیج / کم وولٹیج / اوورلوڈ تحفظ

ویڈیو آؤٹ پٹ کنیکٹر: آر سی اے / 4 پی ایوی ایشن

طول و عرض: 155 × 87 × 32 ملی میٹر

درخواست کے منظرنامے۔

1. ٹرک کیمرہ سسٹم

کنٹرولر متعدد کیمروں کو ٹرک کیمرہ سسٹم سے جوڑ سکتا ہے، بشمول سامنے، پیچھے اور سائیڈ کیمرے۔

2. کمرشل گاڑیوں کی نگرانی

کمرشل گاڑیوں کے ویڈیو مانیٹرنگ سسٹم کے لیے موزوں ہے جہاں کئی کیمروں کو ایک گاڑی کے ڈسپلے سے منسلک کرنے کی ضرورت ہے۔

درخواستوں میں شامل ہوسکتا ہے:

• ڈلیوری ٹرک
• لاجسٹک گاڑیاں
• سروس گاڑیاں
• یوٹیلیٹی گاڑیاں
• کمرشل وین
• بس کیمرہ سسٹم

4CH ویڈیو کنٹرولر کو سامنے، پیچھے اور سائیڈ مانیٹرنگ کے لیے بس کیمرہ سسٹم میں ضم کیا جا سکتا ہے۔

3. تعمیراتی گاڑی

تعمیراتی اور خصوصی گاڑیوں کے لیے موزوں ہے جن کو گاڑی کے ارد گرد ایک سے زیادہ کیمروں کے نظارے کی ضرورت ہوتی ہے۔

مثالوں میں شامل ہیں:

• ڈمپ ٹرک
• کنکریٹ مکسر ٹرک
• کھدائی کرنے والے
• وہیل لوڈرز
• خاص مقصد والی گاڑیاں
• ریئر ویو کیمرہ سسٹم

کنٹرولر کو بیک اپ کیمرہ کنٹرولر کے طور پر استعمال کیا جا سکتا ہے تاکہ پیچھے والے کیمرہ کو خود بخود ڈسپلے کیا جا سکے جب ایک ریورس ٹرگر چالو ہوتا ہے۔

4. ملٹی کیمرہ مانیٹرنگ سسٹم

متعدد دیکھنے کے زاویوں کی ضرورت والی گاڑیوں کے لیے، ملٹی کیمرہ ویڈیو کنٹرولر مرکزی کیمرہ سوئچنگ اور ڈسپلے مینجمنٹ فراہم کرتا ہے۔

عام گاڑی کے کیمرے کی ترتیب

عام 4 کیمرہ وہیکل سسٹم:

• CAM1 → فرنٹ ویو کیمرہ
• CAM2 → پیچھے کا منظر / بیک اپ کیمرہ
• CAM3 → بائیں طرف کا کیمرہ
• CAM4 → دائیں طرف کا کیمرہ

کنٹرول:

ٹرگر وائر / دستی انتخاب

ڈسپلے: خودکار فل سکرین سوئچنگ

تصویر: عام / آئینہ قابل انتخاب

ویڈیو: سی وی بی ایس

طاقت: 9–32V

اکثر پوچھے گئے سوالات

Q1: یہ ویڈیو کنٹرول باکس کتنے کیمرے سپورٹ کر سکتا ہے؟

کنٹرولر 4 CVBS کیمرہ ان پٹ کو سپورٹ کرتا ہے۔

Q2: کیا ہر کیمرے کو الگ سے متحرک کیا جا سکتا ہے؟

جی ہاں ہر کیمرے کو ٹرگر وائر کے ذریعے انفرادی طور پر متحرک کیا جا سکتا ہے۔

Q3: کیا کیمرہ خود بخود پوری سکرین پر ظاہر ہو سکتا ہے؟

جی ہاں جب متعلقہ ٹرگر سگنل چالو ہو جاتا ہے، منتخب کیمرہ خودکار طور پر فل سکرین ڈسپلے پر جا سکتا ہے۔

Q4: کیا میں دستی طور پر کیمرہ منتخب کر سکتا ہوں؟

جی ہاں چار کیمرہ چینلز میں سے کسی کو بھی کنٹرول فنکشن کے ذریعے منتخب کیا جا سکتا ہے۔

Q5: کیا ہر کیمرہ مختلف آئینے کی ترتیب استعمال کر سکتا ہے؟

جی ہاں ہر چینل آزاد نارمل یا آئینے کی تصویر کی ترتیبات کو سپورٹ کرتا ہے۔

Q6: کون سی گاڑیاں اس کنٹرولر کو استعمال کر سکتی ہیں؟

اسے ٹرکوں، بسوں، تجارتی گاڑیوں، تعمیراتی گاڑیوں، خصوصی گاڑیوں اور فلیٹ کیمرہ سسٹم کے لیے استعمال کیا جا سکتا ہے۔

Q7: کیا یہ 24V گاڑیوں کو سپورٹ کرتا ہے؟

جی ہاں ورکنگ وولٹیج 9–32V ہے، جو اسے 12V اور 24V دونوں گاڑیوں کے لیے موزوں بناتا ہے۔

Q8: کیا کنٹرولر PAL اور NTSC کو سپورٹ کرتا ہے؟

جی ہاں PAL اور NTSC ویڈیو فارمیٹس دونوں معاون ہیں۔

Q9: کیا یہ آڈیو کی حمایت کرتا ہے؟

جی ہاں کنٹرولر آڈیو آؤٹ پٹ کو سپورٹ کرتا ہے۔

Q10: ٹرگر منسوخ ہونے کے بعد کیا ہوتا ہے؟

ٹرگر کے منسوخ ہونے کے بعد، تصویر پچھلے ڈسپلے کی حالت میں واپس آنے سے پہلے تقریباً 2 سیکنڈ تک رہ سکتی ہے۔
